Μάθημα : Αναλογικά και Ψηφιακά Ηλεκτρονικά Β' ΕΠΑ.Λ Εργαστήριο

Μία πλακέτα διασύνδεσης χωρίς κολλήσεις ή ράστερ ή πλακέτα δοκιμών ή πλακέτα γενικών συνδέσεων είναι μια βάση πάνω στην οποία προσαρμόζονται προσωρινά ηλεκτρονικά εξαρτήματα ώστε να δοκιμαστεί ένα πρωτότυπο ηλεκτρονικό κύκλωμα. Για την 1η άσκηση στο εργαστήριο πατήστε εδώ

Για το περιβάλλον Tinkercad εδώ

Η πύλη AND εκτελεί την λογική πράξη AND (ΚΑΙ) μεταξύ των εισόδων της. Η πράξη AND στην άλγεβρα Boole συμβολίζεται με επί (*). Για παράδειγμα εαν η πύλη έχει 2 εισόδους (a και b) και μία έξοδο (c) θα γίνει η πράξη:

c=a∗b

Ο πίνακας αληθείας της λογικής πύλης AND φαίνεται στο εξής σχήμα:

Το κυκλωματικό σχήμα της AND 2 εισόδων είναι το εξής:

Παράδειγμα: έστω ότι a=1 και b=0. Η έξοδος c θα προκύψει 0.

Γενικότερα, η έξοδος AND δίνει λογική έξοδο 1 όταν όλες οι είσοδοί της βρίσκονται σε λογική κατάσταση 1.

Οι πύλες AND κατασκευάζονται και με περισσότερες των δύο εισόδων (π.χ. 3,4,5,8 είσοδοι).

Η πύλη OR εκτελεί την λογική πράξη OR (Η΄) μεταξύ των εισόδων της. Η πράξη OR στην άλγεβρα Boole συμβολίζεται με το συν (+). Για παράδειγμα εαν η πύλη έχει 2 εισόδους (a και b) και μία έξοδο (c) θα γίνει η πράξη:

c=a+b

Ο πίνακας αληθείας της λογικής πύλης OR φαίνεται στο εξής σχήμα:

Το κυκλωματικό σχήμα της OR 2 εισόδων είναι το εξής:

Παράδειγμα: Έστω ότι a=1 και b=0. Η έξοδος c θα προκύψει 1.

Γενικότερα, η πύλη OR δίνει λογικό 1 όταν μία τουλάχιστο είσοδος είναι σε λογικό 1.

Οι πύλες OR κατασκευάζονται και με περισσότερες των δύο εισόδων (π.χ. 3,4,5,8 είσοδοι).

- Μετρούν με πολύμετρο το προφίλ διόδων ορθά και ανάστροφα

- Σύνδεουν διόδο Ρ-Ν σε απλό κύκλωμα με χρήση breadboard.

- Σχεδιάζουν την καμπύλη I–V με σειρά μετρήσεων και αναλύουν τα αποτελέσματά τους.

- Χρησιμοποιούν προσομοίωση, καταγράφοντας τα αποτελέσματα.

Multisim Live – Forward/Reverse Bias Diode Circuits

- Συνδεσμολογούν κυκλώμα απλής ανόρθωσης χωρίς φίλτρο πυκωτή

- Συνδεσμολογούν παλμογράφο στην είσοδο και την έξοδο του κυκλώματος.

- Συνδεσμολογούν κυκλώμα με φίλτρο πυκωτή  και συγκρίνουν το αποτέλεσμα με/χωρίς φίλτρο.

- Χρησιμοποιούν προσομοίωση, καταγράφοντας τα αποτελέσματα.

https://everycircuit.com/circuit/5958689752219648

Συνδεσμολογούν κυκλώμα πλήρους ανόρθωσης με γέφυρα χωρίς φίλτρο πυκωτή

Συνδεσμολογούν παλμογράφο στην είσοδο και την έξοδο του κυκλώματος.

Συνδεσμολογούν κυκλώμα με φίλτρο πυκωτή  και συγκρίνουν το αποτέλεσμα με/χωρίς φίλτρο.

https://everycircuit.com/circuit/5789822073176064/full-wave-rectifier

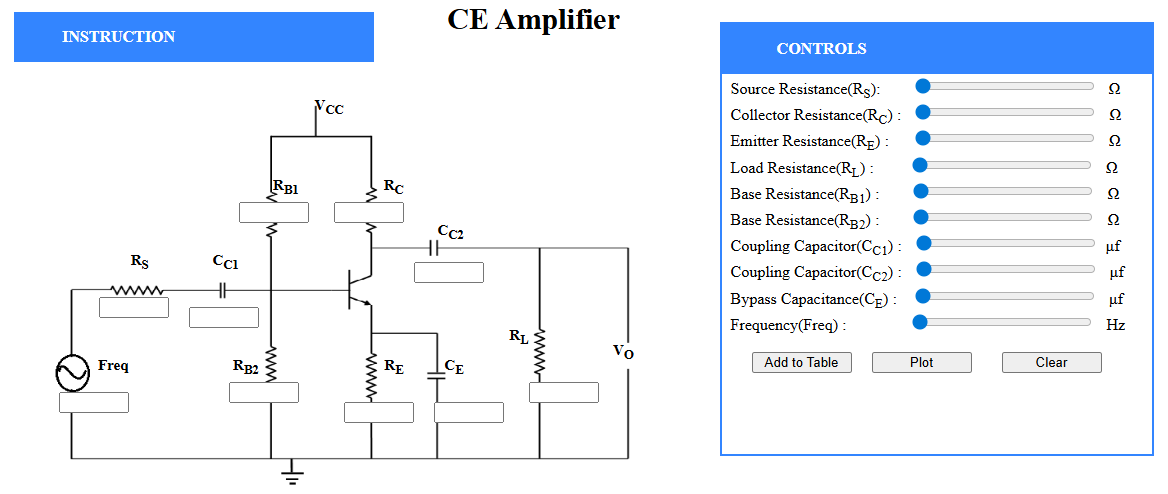

- Συναρμολογούν κύκλωμα με τρανζίστορ BJT σε συνδεσμολογία κοινού εκπομπού με διαιρέτη τάσης

- Εφαρμόζουν διαγνώσεις  βλαβών σε κύκλωμα πόλωσης με τρανζίστορ BJT .

- Μετρούν  τάσεις πόλωσης, υπολογίζουν  ρευμάτα - τάσεις και χαρακτηριστικά στοιχεία όπως η εύρεση του σημείου λειτουργίας .

- Χρησιμοποιούν προσομοίωση, καταγράφοντας τα αποτελέσματα.

https://www.falstad.com/circuit/e-npn.html
