Μάθημα : Αναλογικά και Ψηφιακά Ηλεκτρονικά Β΄ΕΠΑΛ Θεωρία
Κωδικός : 0548000295
0548000295 - ΙΩΑΝΝΗΣ ΚΟΥΒΑΡΑΚΗΣ
Περιγραφή Μαθήματος
Εκπαιδευτικός:kouvarakis.sites.sch.gr
Πατώντας στον σύνδεσμο θα μεταφερθείτε στον ιστότοπο "Φωτόδεντρο" ώστε να "κατεβάσετε" όλα τα βιβλία του μαθήματος σε ηλεκτρονική μορφή (pdf)
Πατώντας εδώ θα μεταφερθείτε στην ηλεκτρονική τάξη της εφαρμογής Tinkercad
1.1 Γενικές αρχές ηλεκτρονικής 1.2 Αναλογικά και ψηφιακά σήματα 1.3 Αναλογικά και ψηφιακά κυκλώματα
Σκοποί του μαθήματος :
- ΓΝΩΣΕΙΣ :αναφέρει τα πλεονεκτήματα των ψηφιακών κυκλωμάτων
- ΔΕΞΙΟΤΗΤΕΣ : αναλύει ομοιότητες και διαφορές μεταξύ αναλογικών και ψηφιακών σημάτων και κυκλωμάτων
- ΙΚΑΝΟΤΗΤΕΣ : διακρίνει ομοιότητες και διαφορές μεταξύ αναλογικών και ψηφιακών σημάτων και κυκλωμάτων
Σχολικό βιβλίο: Γενικά Ηλεκτρονικά (Ε. Μπρακατσούλα κλπ, Α’ μέρος θεωρία)
Κεφάλαιο 1ο: Εισαγωγή στην Ηλεκτρονική Σελ. 8-15
Ερωτήσεις – Ασκήσεις της σελίδας 15 του βιβλίου
πατήστε εδώ για να κατεβάσετε την παρουσίαση που αναλύσαμε στην τάξη
- Μελέτη θεωρίας διόδου.
- Πειραματισμοί με διόδους σε ορθή / ανάστροφη πόλωση.
- Ανάλυση κυκλωμάτων προστασίας από λανθασμένη πολικότητα.
- Διαδραστική προσομοιώση

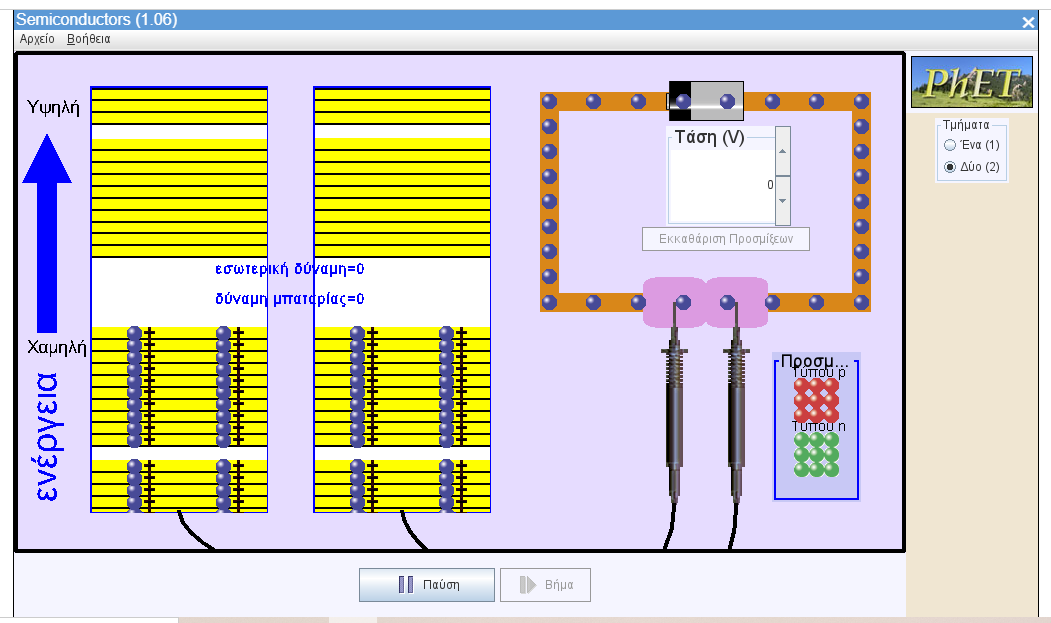

PhET – Semiconductors
(Diode Simulation)

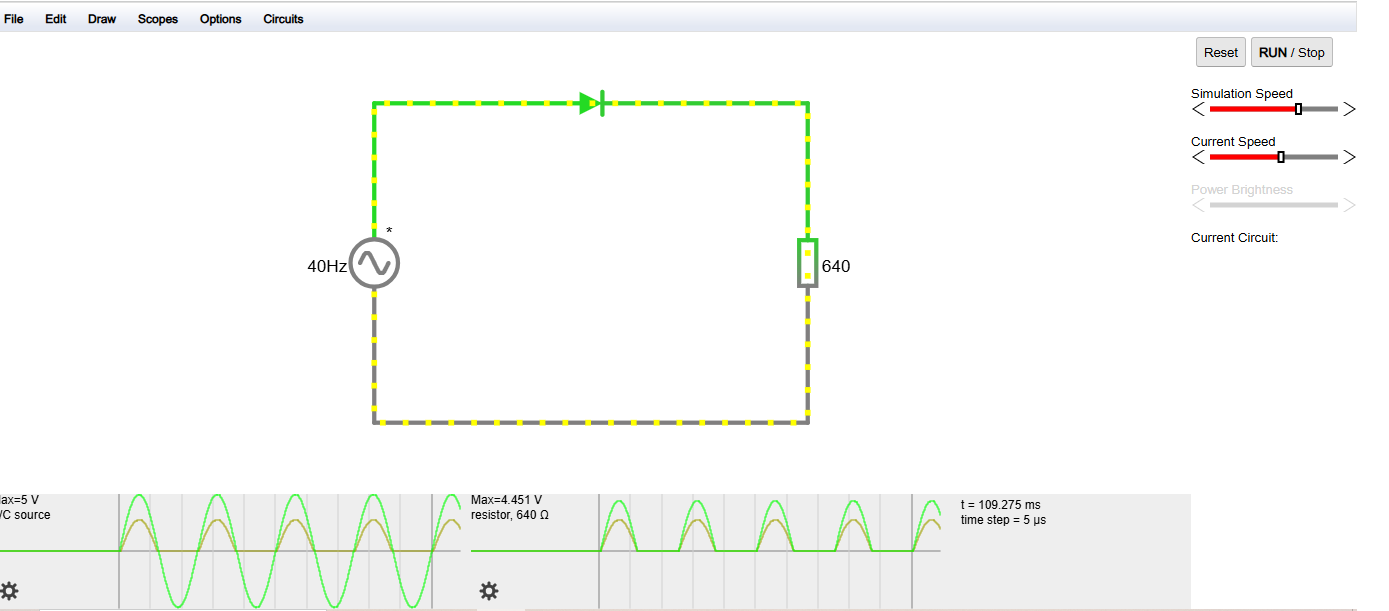

- Σχεδιασμός και πειραματική μελέτη ανόρθωσης ημιπεριόδου.
- Παρακολούθηση κυματομορφής με/χωρίς φίλτρο.
- Υπολογισμός παραμέτρων κυμάτωσης
- Χρησιμοποιούν προσομοίωση, καταγράφοντας τα αποτελέσματα.

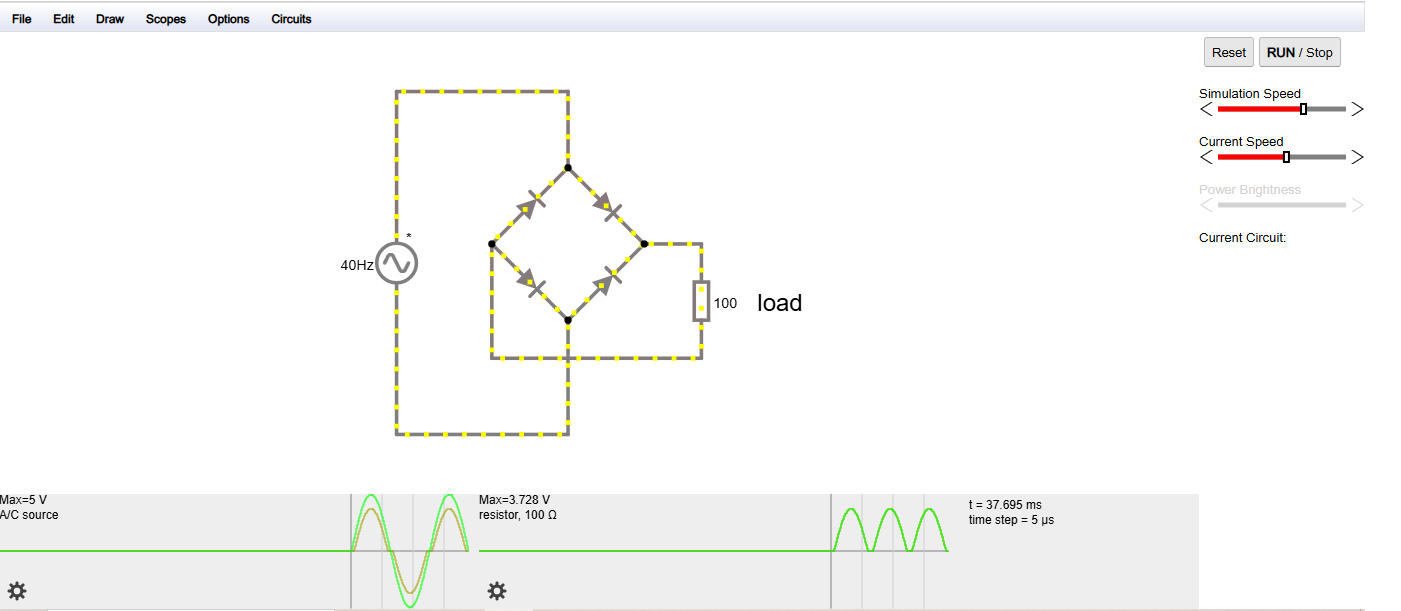

- Σχεδίαση κυκλωμάτων πλήρους ανόρθωσης.
- Μέτρηση κυματομορφών.
- Εφαρμογή και σύγκριση φίλτρων.
- Υπολογισμός κυμμάτωσης
- Χρησιμοποιούν προσομοίωση, καταγράφοντας τα αποτελέσματα.
- https://falstad.com/circuit/
- Προαιρετικά μελετήστε από το Φωτόδεντρο το Εκπαιδευτικό σενάριο : https://photodentro.edu.gr/ls/handle/8585/158?&locale=el
 |
- Να εξηγούν την πόλωση BJT για γραμμική λειτουργία. - Να σχεδιάζουν διαιρέτη τάσης για σταθερή πόλωση. - Να αναλύουν περιοχές λειτουργίας (κορεσμός, γραμμική, αποκοπή). |

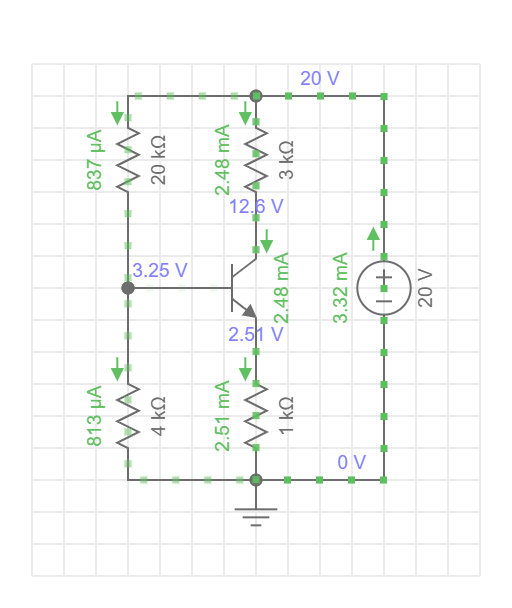

- Υπολογισμοί πόλωσης. - Σχεδιασμός κυκλωμάτων πόλωσης. - Πειραματικές μετρήσεις τάσεων και ρευμάτων. - Χρησιμοποιούν προσομοίωση, καταγράφοντας τα αποτελέσματα. https://everycircuit.com/circuit/5946540027805696/transistor---voltage-devider-bias? |
 |
- Να περιγράφουν τη λειτουργία του ενισχυτή κοινού εκπομπού. - Να υπολογίζουν το κέρδος τάσης και τις αντιστάσεις εισόδου/εξόδου. - Να αξιολογούν την απόκριση συχνότητας. |

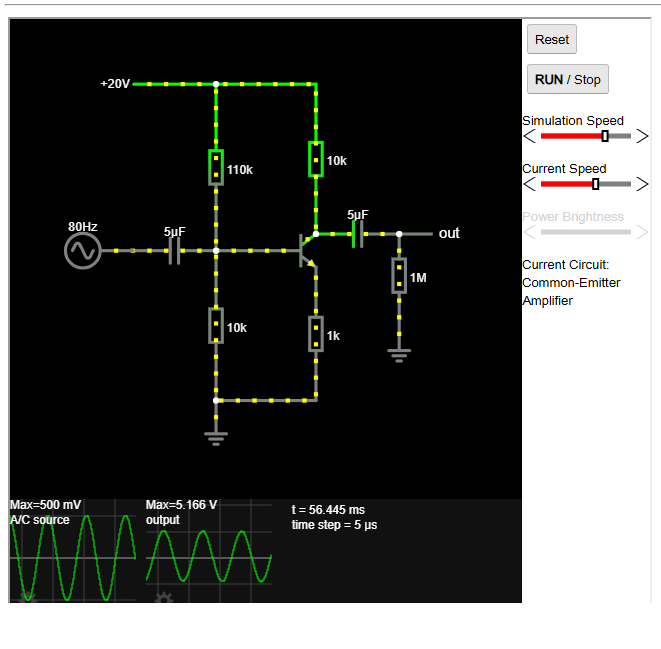

- Σχεδίαση και μελέτη κυκλωμάτων ενισχυτή. - Μέτρηση κέρδους και αντίστασης. - Παρατήρηση κυματομορφών. - Χρησιμοποιούν προσομοίωση, καταγράφοντας τα αποτελέσματα. https://www.falstad.com/circuit/e-ceamp.html?
|
