Μελέτη ηλεκτρικού κυκλώματος με τη βοήθεια προσομοίωσης PHET

Περιγραφή

   Ανοίξτε την  προσομοίωση ,και πατήστε πάνω στην εικόνα που αναδύεται και στη συνέχεια στο ¨εργαστήριο¨. Το παράθυρο που αναδύεται είναι το εργαστήριό σας. Μπορείτε να επιλέγετε μέρη κυκλώματος  από το αριστερό μέρος και όργανα μέρησης από το δεξιό. Τα σέρνετε στο κέντο και δημιουργείτε ένα κύκλωμα.

Αρχικά σύρετε από το αριστερό μέρος την πηγή (μπαταρία). Δεξιά υπάρχει μια εικόνα "αντίσταση μπαταρίας". Πατήστε πάνω και σύρτε το δείκτη έτσι ώστε να πάει στο 2Ω. Έτσι η μπαταρία σας έχει εσωτερική αντίσταση r=2Ω. Τώρα σύρτε  το βολτόμετρο που βρίσκεται δεξιά. Συνδέσετε τα άκρα του βολτομέτρου με την πηγη και δείτε την ένδειξη.

Στη συνέχεια δημιουργείστε το κύκλωμα της εικόνας σύροντας από αριστερά δύο καλώδια  και διαβάστε την ένδειξη του αμπερομέτρου Α.

Αραβανή Σοφία, φυσικός

Ερώτηση 1 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 13 βαθμοί)

Ποια είναι η ένδειξη του βολτομέτρου; Τι είναι η τιμή αυτή για την πηγή; Ποια είναι η ένδειξη του αμπερομέτρου; Τι είναι η τιμή αυτή για την πηγή; Από τις μετρήσεις που κάνατε και από τις γνώσεις σας από τη θεωρία να υπολογίσετε την εσωτερική αντίσταση της πηγής. Συμπίπει αυτή με την τιμή που βάλαμε αρχικά;
Η ένδειξη του βολτομέτρου είναι V. Η τιμή αυτή παριστάνει την της πηγής. Η εσωτερική αντίσταση της πηγής είναι: Ω.

Ερώτηση 2 (Ελεύθερου Κειμένου — 6 βαθμοί)

Να κατασκευάσετε τη χαρακτηριστική καμπύλη της πηγής.

Ερώτηση 3 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 11 βαθμοί)

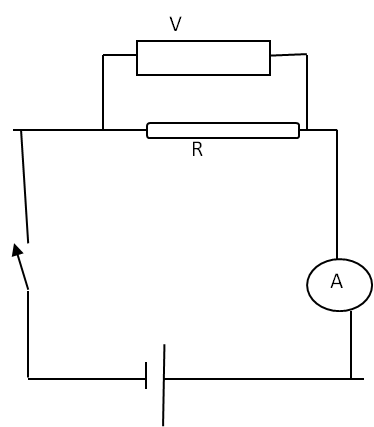

Τώρα σύρετε τον αντιστάτη από αριστερά στο κέντρο. Πατήστε πάνω του. Βγαίνει στο κάτω μέρος η αντίσταση του αντιστάτη. Σύρετε το δείκτη μέχρι την ένδειξη 8 Ω. Κατασκευάστε με καλώδια, τον αντιστάτη, το βολτόμετρο , το αμπερόμετρο και την πηγή το παρακάτω κύκλωμα. Χωρίς να κλείσετε το διακόπτη και από τις γνώσεις σας υπολογίστε την ένταση του ρεύματος που διαρρέει τον αντιστάτη και την τάση που επκρατεί στα άκρα του.Οι τιμές των αντιστάσεων του αντιστάτη και της πηγής είναι αυτές που επιλέξατε. Κατόπιν κλείστε το διακόπτη και διαβάστε τις ενδείξεις των οργάνων. Ταιριάζουν με αυτές που υπολογίσατε;

Η ένταση του ρεύματος που διαρρέει το κύκλωμα θα είναι Α. Η τάση στα άκρα του αντιστάτη που βρήκατε είναι: V. Οι τιες που βρήκατε συμφωνούν με τις ενδείξεις των οργάνων

Ερώτηση 4 (Πολλαπλής Επιλογής (Μοναδική Απάντηση) — 0 βαθμοί)

Αφαιρέστε την αντίσταση και τοποθετείστε στη θέση της τον λαμπτήρα. Πατήστε τώρα πάνω στον λαμπτήρα με δεξί κλικ . Αναδύεται κάτω το παράθυρο "αντίσταση". Επιλέξετε την τιμή 10Ω και διαβάστε τις ενδείξεις των οργάνων. Υπολογίστε τις τιμές της τάσης στα άκρα του λαμπτήρα και την ένταση του ρεύματος που διαρρέει το κύκλωμα. Σμφωνούν οι τιμές σας με τις ενδείξεις των οργάνων.

Ερώτηση 5 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 6 βαθμοί)

Κατασκευάσετε το παρακάτω κύκλωμα: Να υπολογίστε την ολική αντίσταση του κυκλώματος καθώς και την ολική ένταση του ρεύματος που διαρρέει το κύκλωμα.

Μετον τρόπο που περιγράψαμε στην 1η ερώτηση επιλέξτε για τις αντιστάσεις τις τιμές R1=6Ω, R2=3Ω και R3=5Ω.

Η ολική αντίσταση του κυκλώματος είναι: Ω Η ολική ένταση του κυκλώματος είναι:Α.

Ερώτηση 6 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 3 βαθμοί)

Ποια η πολική τάση της πηγής; Συνδέστε τώρα το αμπερόμετρο στο κύκλωμα και το βολτόμετρο στα άκρα της πηγής. Είναι οι ενδείξεις των οργάνων αυτές που υπολογίσατε;
Η πολική τάση στα άκρα της πηγής είναιV

Ερώτηση 7 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 6 βαθμοί)

Υπολογίστε την τάση στα άκρα του αντιστάτη με αντίσταση R3 καθώς και στα άκρα των αντιστάσεων R1 και R2. Τώρα τοποθετείστε το βολτόμετρο στα άκρα αυτών των αντιστάσεων. Ποιες είναι οι ενδείξεις του βολτομέτρου σε κάθε περίπτωση; Συμφωνουν με τις τιμές που υπολογίσατε;
Η τάση στα άκρα της R1 είναι:V1=V Η τάση στα άκρα της R2 είναι:V2=V Η τάση στα άκρα της R3 είναι:V3=V

Ερώτηση 8 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 6 βαθμοί)

ποιες οι τιμές των εντάσεων των ρευμάτων που διαρρέουν τις αντιστάσεις;
Η ένταση του ρεύματος που διαρρέι την R1 είναι Ι1=Α Η ένταση του ρεύματος που διαρρέι την R2 είναι Ι2=Α Η ένταση του ρεύματος που διαρρέι την R3 είναι Ι3=Α

Ερώτηση 9 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 10 βαθμοί)

Να υπολογίσετε την ολική ισχύ που παρέχει η πηγή σε όλο το κύκλωμα, καθώς και την ισχύ που καταναλώνει κάθε αντίσταση. Ποια η ισχύς που καταναλώνει η πηγή;
Η ολική ισχύς που παρέχει η πηγή σε όλο το κύκλωμα είναι: W Η ισχύς που καταναλώνει η αντίσταση R1 είναι:W Η ισχύς που καταναλώνει η αντίσταση R2 είναι:W Η ισχύς που καταναλώνει η αντίσταση R3 είναι:W Η ισχύς που καταναλώνει η πηγή είναι:W
