Μάθημα : Ε΄ ΦΥΣΙΚΑ 2024-25

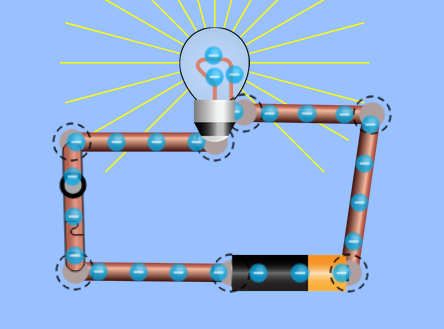

Πατήστε στην παρακάτω εικόνα ώστε να ανοίξει η διαδραστική εφαρμογή κατασκευής ηλεκτρικών κυκλωμάτων.

Επιλέξτε την τρίτη εικόνα "Εργαστήριο"

Στη νέα οθόνη υπάρχουν αριστερά όλα τα μέρη ενός κυκλώματος.

ΠΕΙΡΑΜΑ 1

Προσπαθήστε να φτιάξετε ένα απλό ηλεκτρικό κύκλωμα που να αποτελείται από πηγή, καλώδια, διακόπτη και λαμπάκι.

Εργασία 1. Σχεδιάστε στο τετράδιό σας με σύμβολα, το κύκλωμα που φτιάξατε στην προσομοίωση. Τη μια φορά με τον διακόπτη ανοικτό και την άλλη με τον διακόπτη κλειστό. Σημειώστε πότε ανάβει το λαμπάκι.

ΠΕΙΡΑΜΑ 2

Αλλάξτε θέσεις στον διακόπτη και δείτε αν αυτό αλλάζει τον τρόπο που λειτουργεί το κύκλωμα (αν δηλαδή ανάβει ή όχι το λαμπάκι)

Εργασία 2. Γράψτε το συμπέρασμα για τους διακόπτες.

ΠΕΙΡΑΜΑ 3

Συνδέστε 2 διακόπτες στο κύκλωμα σε διαφορετικές θέσεις.

Εργασία 3. Σχεδιάστε το κύκλωμα με τους δύο διακόπτες με σύμβολα στο τετράδιό σας. Σε ποιες περιπτώσεις ανάβει και σε ποιες περιπτώσεις δεν ανάβει το λαμπάκι (δηλαδή αν πρέπει οι διακόπτες να είναι ανοικτοί ή κλειστοί, κλπ);

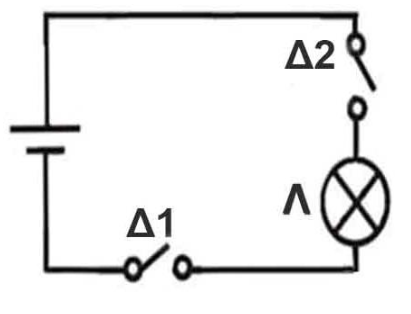

Εργασία 4. Στον διαγωνισμό Φυσικής το τελευταίο θέμα είχε το παρακάτω σκίτσο

Προσπαθήστε να φτιάξετε στην προσομοίωση το παραπάνω κύκλωμα.

Στο ίδιο θέμα υπήρχε το ερώτημα αν θα άναβε ή θα έσβηνε το λαμπάκι όταν οι διακόπτες ήταν ανοικτοί ή κλειστοί

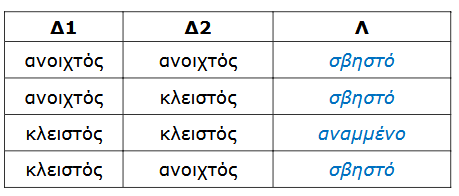

Μπορείτε να επιβεβαιώσετε τις σωστές απαντήσεις; Ανάβει ή σβήνει το λαμπάκι και στο δικό σας κύκλωμα όπως φαίνονται στις απαντήσεις στον πίνακα;
