Μάθημα : Ηλεκτρικές Μηχανές (Γ-ΗΛΓ)

Τι είναι οι Ηλεκτρικές Μηχανές;

Είναι διατάξεις που χρησιμοποιούνται για την παραγωγή την μεταφορά και την αξιοποίηση της ηλεκτρικής ενέργειας.

Ποια είναι τα είδη των Ηλεκτρικών Μηχανών;

1. Οι Μετασχηματιστές

2. Οι Ηλεκτρικές Γεννήτριες

Οι γεννήτριες είναι οι μηχανές που μετατρέπουν την κινητική ενέργεια σε ηλεκτρική. Η λειτουργία των γεννητριών στηρίζεται στο φαινόμενο της επαγωγής σύμφωνα με το οποίο, αν ένας κλειστός αγωγός κινηθεί κοντά σε ένα μαγνήτη, στον αγωγό θα δημιουργηθεί ηλεκτρικό ρεύμα.

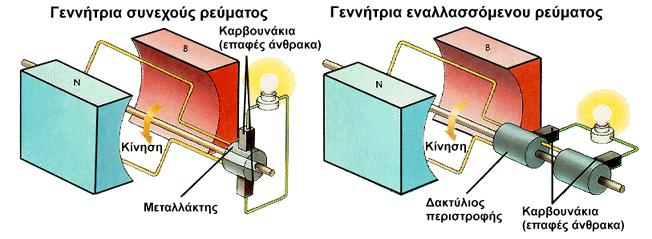

Σε μια γεννήτρια έχουμε μια συρμάτινη περιέλιξη (πηνίο) ανάμεσα στους δύο πόλους ενός μαγνήτη (συνήθως ηλεκτρομαγνήτη). Αν περιστρέψουμε το σύρμα μέσα στο μαγνητικό πεδίο, τότε ηλεκτρικό ρεύμα θα διαρρεύσει τον αγωγό μας.

Στις μεγάλες γεννήτριες της βιομηχανίας, το κινητό μέρος (ρότορας) είναι ο μαγνήτης, ενώ το ακίνητο (στάτορας) είναι το πηνίο.

Υπάρχει τέλος και ένας μηχανισμός, ο μεταλλάκτης, ο οποίος αναγκάζει το ρεύμα να ρέει συνεχώς πρός την ίδια κατεύθυνση. Αυτή είναι η γεννήτρια συνεχούς ρεύματος (D.C.) ή “δυναμό”.

Αν η γεννήτρια δεν έχει μεταλλάκτη, μας δίνει ρεύμα του οποίου η φορά συνεχώς αλλάζει, δηλαδή εναλλασσόμενο ρεύμα (A.C.). Μάλιστα το πόσο γρήγορα αντιστρέφεται η φορά του ρεύματος, καθορίζεται από την ταχύτητα περιστροφής του αγωγού. Τέτοιες γεννήτριες λέγονται “ενναλλάκτες”.

3. Οι Ηλεκτρικοί Κινητήρες
