Μάθημα : Πληροφορική Β Γυμνασίου

Μητρική πλακέτα (motherboard): Είναι συνήθως το πιο μεγάλο εξάρτημα (πλακέτα) στο εσωτερικό του υπολογιστή. Το όνομά της οφείλεται στο ότι τα περισσότερα εξαρτήματα του υπολογιστή είναι τοποθετημένα πάνω της ή συνδέονται σ' αυτή. Παρατηρώντας την προσεχτικά εντοπίζουμε διάφορες ειδικές υποδοχές για την εγκατάσταση του επεξεργαστή, της μνήμης και διάφορων άλλων ηλεκτρονικών καρτών, όπως η κάρτα οθόνης. Επιπλέον στη μία πλευρά της υπάρχουν ειδικές θύρες, ώστε να συνδέουμε μερικές από τις εξωτερικές συσκευές του υπολογιστή (πληκτρολόγιο, ποντίκι, εκτυπωτή κλπ). Μέσα από τους ηλεκτροφόρους αγωγούς της μητρικής πλακέτας (διαύλους) κυκλοφορούν τα απαραίτητα δεδομένα με τη μορφή ηλεκτρικών σημάτων (που αντιστοιχούν σε 0 ή 1), για να συνεργάζονται οι συσκευές μεταξύ τους.

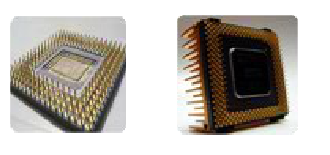

Επεξεργαστής ή Κεντρική Μονάδα Επεξεργασίας ή Κ.Μ.Ε. (Central Processing Unit ή C.P.U.): Είναι το πιο σημαντικό εξάρτημα, καθώς είναι υπεύθυνο για τις κυριότερες επεξεργασίες που γίνονται στον υπολογιστή. Όλα τα δεδομένα μεταφέρονται από την Κύρια Μνήμη στον επεξεργαστή, ώστε να γίνει η απαραίτητη επεξεργασία τους σύμφωνα με τις εντολές μας. Μετά την επεξεργασία τους τα δεδομένα επιστρέφουν και τοποθετούνται προσωρινά στη Κύρια Μνήμη του υπολογιστή.

Η Κ.Μ.Ε. είναι τοποθετημένη πάνω στη μητρική πλακέτα και, επειδή θερμαίνεται πολύ κατά τη λειτουργία της, χρειάζεται έναν ανεμιστήρα, για να την ψύχει. Πολλοί τη χαρακτηρίζουν ως «εγκέφαλο» του υπολογιστή και με βάση αυτή αποτιμώνται συνήθως η ταχύτητα και οι δυνατότητες του υπολογιστή που χρησιμοποιούμε. Καθώς η τεχνολογία συνεχώς εξελίσσεται, η ταχύτητα επεξεργασίας της Κ.Μ.Ε. γίνεται ολοένα και μεγαλύτερη

Αναζητήστε την υποδοχή για τον επεξεργαστή και κάντε κλικ στον υπερσύνδεσμο.

Κύρια Μνήμη: Είναι η μνήμη στην οποία τοποθετούνται δεδομένα και εντολές, πριν σταλούν στον επεξεργαστή καθώς και αμέσως μετά την επεξεργασία. Είναι απαραίτητη για κάθε υπολογιστή. Μπορεί να διακριθεί σε RAM και ROM.

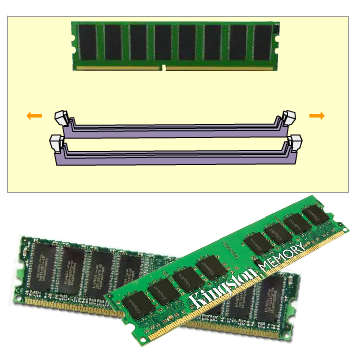

RAM ή Μνήμη Τυχαίας Προσπέλασης (Random Access Memory): Είναι η μνήμη που χρησιμοποιείται περισσότερο στον υπολογιστή. Οποιοδήποτε πρόγραμμα χρησιμοποιήσουμε ή οποιαδήποτε εργασία κάνουμε αποθηκεύεται προσωρινά στη μνήμη αυτή. Αποτελείται από ολοκληρωμένα κυκλώματα (τσιπ-chip), τα οποία τοποθετούνται στη μητρική πλακέτα σε μορφή μικρής κάρτας που ονομάζεται κάρτα μνήμης. Κάθε κάρτα μνήμης έχει συγκεκριμένη χωρητικότητα που μετριέται σε MB ή GB. Η απόδοση ενός υπολογιστή μπορεί να βελτιωθεί, αν αυξηθεί το μέγεθος της μνήμης RAM προσθέτοντας επιπλέον κάρτες μνήμης. Η μνήμη RAM, όμως, έχει ένα μεγάλο μειονέκτημα: οτιδήποτε περιέχει, χάνεται μόλις διακοπεί η τροφοδοσία του υπολογιστή με ηλεκτρικό ρεύμα. Για το λόγο αυτό χρειαζόμαστε κάποιο αποθηκευτικό μέσο, που να αποθηκεύει μόνιμα τις εργασίες μας, όπως για παράδειγμα το σκληρό δίσκο.

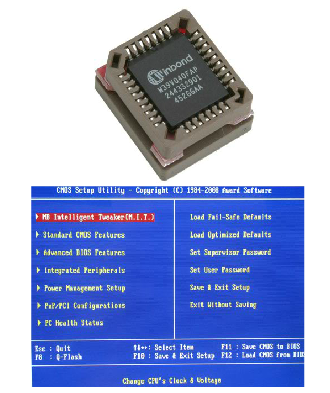

ROM ή Μνήμη μόνο για Ανάγνωση (Read Only Memory): Είναι μνήμη, μικρής σχετικά χωρητικότητας, στην οποία έχουν αποθηκευτεί μόνιμα πληροφορίες που μπορούν να χρησιμοποιηθούν σε συγκεκριμένες περιπτώσεις. Στη ROM βρίσκεται το λογισμικό με το όνομα BIOS. Το λογισμικό αυτό είναι υπεύθυνο να εκτελέσει κατά την εκκίνηση του υπολογιστή ελέγχους σχετικούς με τη σωστή λειτουργία των τμημάτων του και στη συνέχεια να «φορτώσει» το Λειτουργικό Σύστημα από κάποιο αποθηκευτικό μέσο στη μνήμη RAM.

Αναζητήστε την υποδοχή για την μνήμη RAM και κάντε κλικ στον υπερσύνδεσμο. Όμοια αναζητήστε την μνήμη ROM

Τροφοδοτικό: Ο υπολογιστής είναι μια ηλεκτρονική μηχανή και χρειάζεται απαραίτητα ηλεκτρικό ρεύμα για τη λειτουργία του. Ενώ η τάση του ηλεκτρικού δικτύου που έχουμε στην Ευρώπη, είναι 220 Volt και παρέχει εναλλασσόμενο ρεύμα, τα εξαρτήματα του υπολογιστή δουλεύουν με συνεχές ρεύμα στα 5 και 12 Volt. Το τροφοδοτικό είναι μια συσκευή υπεύθυνη για τι δύο αυτές λειτουργίες, δηλαδή:

1. Μετατρέπει το εναλλασσόμενο ρεύμα σε συνεχές.
2. Παρέχει τις κατάλληλες τάσεις 5 και 12 Volt, για να τροφοδοτηθούν οι εσωτερικές συσκευές στο κουτί του υπολογιστή

Όλες οι συσκευές στο εσωτερικό του υπολογιστή συνδέονται άμεσα, με καλώδια, ή έμμεσα, μέσω κάποιας άλλης συσκευής, στο τροφοδοτικό.

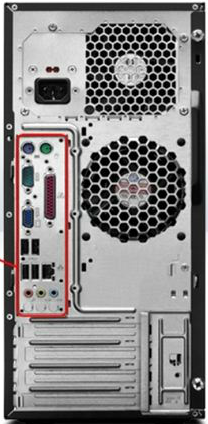

Αν παρατηρήσετε την Κεντρική Μονάδα του υπολογιστή, στο πίσω μέρος θα δείτε κάποια καλώδια να είναι συνδεδεμένα σε υποδοχές. Τα καλώδια αυτά καταλήγουν στην άλλη τους άκρη σε συσκευές, όπως το ποντίκι, το πληκτρολόγιο ή ο εκτυπωτής. Ο υπολογιστής περιέχει αυτές τις υποδοχές, που

ονομάζουμε θύρες, για να συνδέεται με άλλες εξωτερικές συσκευές.

PS/2: συνδέουμε σε αυτή το πληκτρολόγιο ή το ποντίκι.

USB: Είναι η θύρα, όπου μπορούμε να συνδέσουμε πλήθος συσκευών, από το ποντίκι και το πληκτρολόγιο μέχρι το μόντεμ, τον εκτυπωτή ή το σαρωτή (σκάνερ). Υποστηρίζει πολύ γρήγορες ταχύτητες στη μεταφορά δεδομένων. Η θύρα USB έχει τη δυνατότητα να τροφοδοτεί και με ηλεκτρικό ρεύμα τη συσκευή που συνδέεται σε αυτή.

Σειριακή θύρα: συνδέουμε περιφερειακές συσκευές με μικρές απαιτήσεις ως προς την ταχύτητα μεταφοράς δεδομένων, όπως το ποντίκι και το μόντεμ. Τελευταία δε χρησιμοποιείται.

Παράλληλη θύρα: συνδέουμε σε αυτή συσκευές (εκτυπωτή ή σαρωτή) που χρειάζονται μεγαλύτερη ταχύτητα μεταφοράς δεδομένων από τη σειριακή, επειδή είναι οχτώ φορές γρηγορότερη. Τελευταία δεν χρησιμοποιείται αφού έχει αντικατασταθεί από την πιο γρήγορη USB.

Θύρα VGA: χρησιμοποιείται για να συνδέσουμε την οθόνη με τον υπολογιστή.

Υποδοχές της κάρτας ήχου (midi, microphone, line in, line out): μας επιτρέπουν να συνδέουμε σε αυτές κατά σειρά ηλεκτρονικά μουσικά όργανα, μικρόφωνο, εξωτερική πηγή ήχου (όπως ηχοσύστημα) και ακόμα ηχεία ή ακουστικά, για να ακούμε μουσική από τον υπολογιστή.
