Ψηφιακά Ηλεκτρονικά – Λογικές Πύλες {Αξιοποίηση εργαλείων e-class (Π7)}

0540055286 - ΑΠΟΣΤΟΛΟΣ ΠΑΠΑΙΩΑΝΝΟΥ

Περιγραφή Μαθήματος

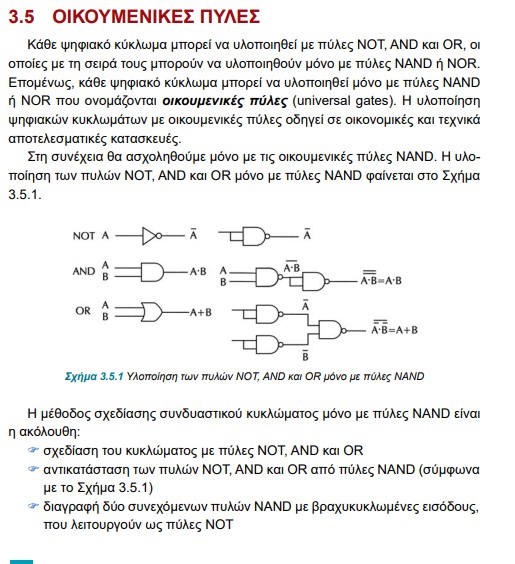

Σε αυτό το μάθημα θα γνωρίσετε τις βασικές (NOT, AND, OR) και τις καθολικές πύλες (NAND), θα μάθετε να κατασκευάζετε Πίνακες Αληθείας και θα σχεδιάσετε τα δικά σας συνδυαστικά κυκλώματα.

Οι Βασικές Λογικές Πύλες (NOT, AND, OR)

Εισαγωγή στο δυαδικό σύστημα (0 και 1). Μελέτη των πυλών NOT (Αντιστροφέας), AND (Και) και OR (Ή). Σύμβολα και Πίνακες Αλήθειας.

Δείτε παρακάτω στο βιβλίο στις σελίδες 15-18 τις λογικές πύλες.

Βιβλίο Ψηφιακών

Σχεδίαση και μελέτη λογικών πυλών δείτε τον παρακάτω simulator.

https://circuitverse.org/

Ένα γρήγορο video για τις πύλες.

https://www.youtube.com/watch?v=sFuisi6Iosc

Χρήση BJT τρανζίστορ για κατασκευή αντιστροφέα (πύλη NOT).

https://www.youtube.com/watch?v=KAwXIbFA1Sc

Δείτε τα test αυτοαξιολόγησης και απαντήστε.

https://eclass.sch.gr/modules/exercise/index.php?course=0540055286
