Μάθημα : ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ Γ'ΕΠΑΛ

1. Καλωσορίσατε στο κεφάλαιο 1: Μονοφασικός Ασύγχρονος Κινητήρας.

Στην ενότητα αυτή θα γνωρίσουμε τη δομή, τη λειτουργία και τα βασικά μέρη ενός μονοφασικού κινητήρα, καθώς και τον τρόπο εκκίνησής του.

Στο τέλος θα υπάρχει μικρό τεστ αυτοαξιολόγησης και φύλλο εργασίας, τα οποία θα βρείτε στην ενότητα εργασίες

Για να κάνετε τις εργασίες,διαβάστε καλά το υλικό που αφορά το κεφάλαιο και βρίσκεται στην ενότητα έγγραφα.

Ενότητα 1

Εισαγωγή στον Μονοφασικό Κινητήρα

Ο μονοφασικός ασύγχρονος κινητήρας είναι ένας από τους πιο διαδεδομένους κινητήρες μικρής ισχύος. Χρησιμοποιείται σε οικιακές και μικρές επαγγελματικές εφαρμογές όπως ανεμιστήρες, αντλίες, μικρά μηχανήματα και συσκευές.

Στόχοι ενότητας:

• Να αναγνωρίζετε τα βασικά μέρη του κινητήρα.

• Να κατανοείτε την αρχή λειτουργίας του

• Να εξηγείτε τον ρόλο του πυκνωτή και του βοηθητικού τυλίγματος.

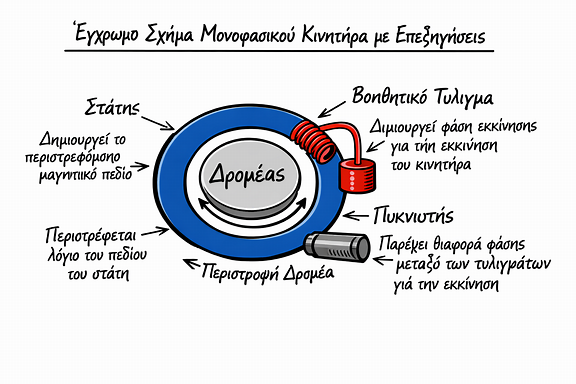

• Τα Μέρη του Μονοφασικού Κινητήρα

Ο κινητήρας αποτελείται από τα εξής βασικά μέρη:

Στάτης

Το ακίνητο μέρος του κινητήρα. Δημιουργεί το μαγνητικό πεδίο.

Δρομέας

Το περιστρεφόμενο μέρος. Δέχεται τη ροπή και περιστρέφεται.

Βοηθητικό Τύλιγμα

Δημιουργεί διαφορά φάσης ώστε ο κινητήρας να μπορεί να ξεκινήσει.

Πυκνωτής

Παρέχει τη διαφορά φάσης μεταξύ των τυλιγμάτων για την εκκίνηση.

•  Αρχή Λειτουργίας

Ο μονοφασικός κινητήρας δεν μπορεί να ξεκινήσει μόνος του, επειδή το μονοφασικό ρεύμα δεν δημιουργεί περιστρεφόμενο μαγνητικό πεδίο. Για να ξεκινήσει, χρειάζεται βοηθητικό τύλιγμα και πυκνωτή, τα οποία δημιουργούν τεχνητή διαφορά φάσης.

Μετά την εκκίνηση, το κύριο μαγνητικό πεδίο του στάτη διατηρεί την περιστροφή του δρομέα.

• Εκκίνηση του Κινητήρα

Για να ξεκινήσει ο κινητήρας, ο πυκνωτής δημιουργεί διαφορά φάσης μεταξύ κύριου και βοηθητικού τυλίγματος. Αυτό παράγει ένα περιστρεφόμενο μαγνητικό πεδίο που θέτει σε κίνηση τον δρομέα.

• Είδη Μονοφασικών Κινητήρων

1. Κινητήρας με πυκνωτή εκκίνησης

2. Κινητήρας με μόνιμο πυκνωτή

3. Κινητήρας σκιασμένου πόλου

Το παρακάτω εκπαιδευτικό βίντεο παρουσιάζει με απλό και κατανοητό τρόπο τη λειτουργία του μονοφασικού ασύγχρονου κινητήρα. Οι μαθητές μπορούν να δουν πώς δημιουργείται το μαγνητικό πεδίο, πώς λειτουργεί ο στάτης και ο δρομέας, καθώς και ποιος είναι ο ρόλος του βοηθητικού τυλίγματος και του πυκνωτή κατά την εκκίνηση του κινητήρα. Το βίντεο βοηθά στην οπτική κατανόηση της θεωρίας που διδάχθηκε στην τάξη και αποτελεί ιδανικό συμπλήρωμα της ενότητας.

https://youtu.be/5cHNWx2-yaI?si=1qgOvCIxghw29s0L
