Μάθημα : ΦΥΣΙΚΗ Β΄ΛΥΚΕΙΟΥ ΓΕΝΙΚΗΣ

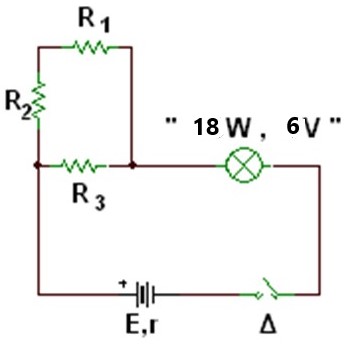

Δίνεται το διπλανό κύκλωμα που περιλαμβάνει :

τους αντιστάτες R ₁= 8Ω , R ₂=7Ω , R ₃=10Ω,

ένα λαμπτήρα με στοιχεία που φαίνονται στο σχήμα, ένα διακόπτη Δ και μια πηγή (Ε, r).

Ένας λαμπτήρας που αναγράφει τα στοιχεία «24W-12V» συνδέεται σε σειρά με αντιστάτη R₁ =94 Ω.Παράλληλα με αυτούς συνδέεται ηλεκτρική θερμάστρα που έχει αντίσταση 400Ω.

Στα άκρα του παραπάνω συστήματος εφαρμόζουμε τάση 200V.
