Μάθημα : Φυσική προσανατολισμού Γ' λυκείου

Κωδικός : T476186

Φυσική προσανατολισμού Γ' λυκείου

Τ476186  -  ΘΕΟΔΩΡΟΣ ΑΝΔΡΟΥΤΣΟΣ

Ενότητες - μαγνητική ροή - επαγωγική τάση

μαγνητική ροή - επαγωγική τάση

πηνίο εναλλασσόμενο ρεύμα

μαγνητική ροή :  Φ = Β . Α . συνθ  ,     τάση εξ' επαγωγής :  Εεπαγ = - ΔΦ / Δt

Έγγραφα
ΘΈΜΑ Γ 2020
Έγγραφα

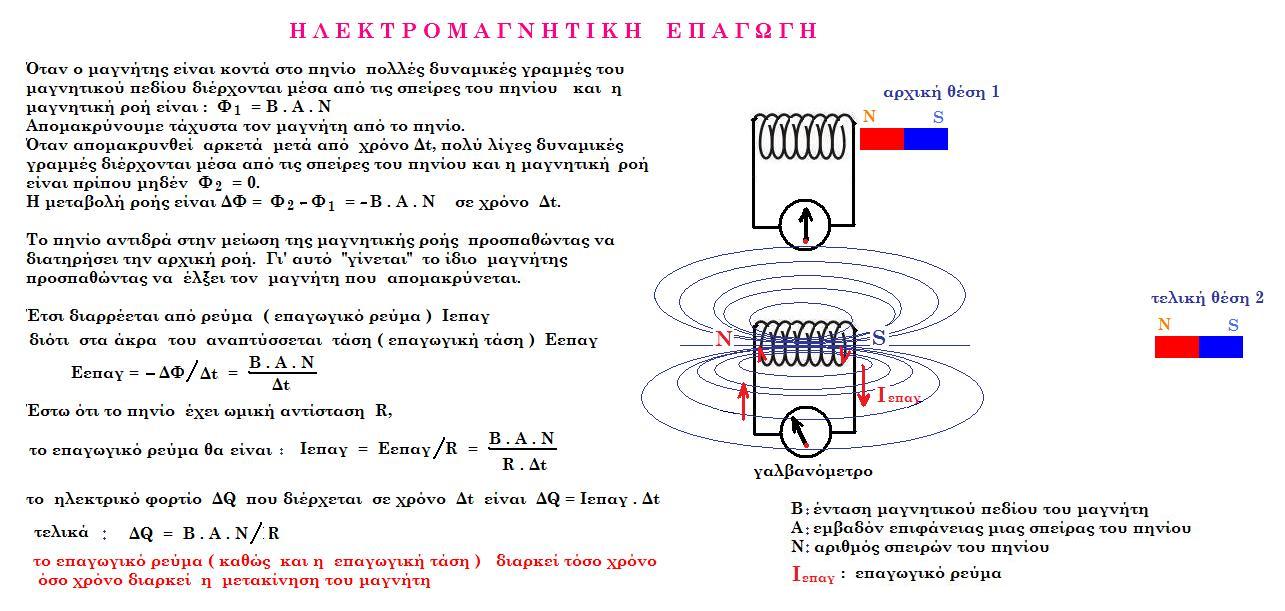

Φ=Β.Α Εεπαγ.jpg
Έγγραφα
Φ = Β . Α.jpg

Το πηνίο έχει  αριθμό σπειρών :  Ν = 100 σπείρες,  μήκος :  L = 0,2 m,  ωμική αντίσταση :  Rπ = 10 Ω,   εμβαδόν κάθε σπείρας :  A = 20 cm2,   πολική τάση πηγής :  V = 15 V,   R = 20 Ω,   από το κυκλικό πλαίσιο διέρχεται μαγνητική ροή Φ  όση  διέρχεται από την σπείρα του πηνίου.    Υπολογίστε την μαγνητική ροή  Φ   που διέρχεται από το κυκλικό πλαίσιο.

Έγγραφα

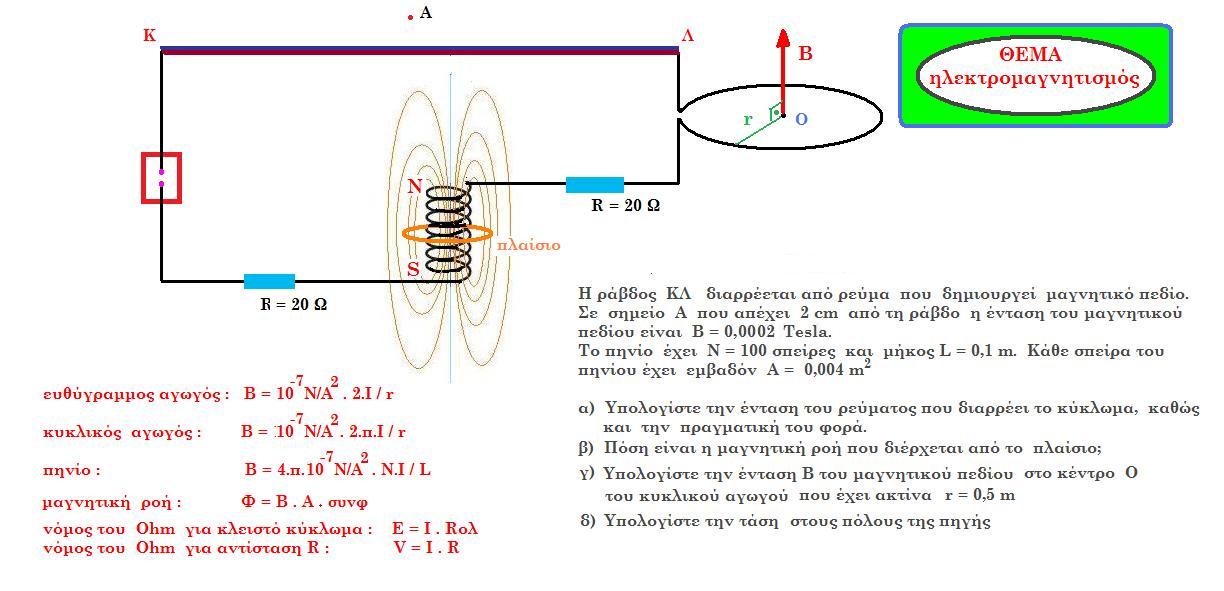

ΘΕΜΑηλεκτρομαγνητισμός 2.jpg

λύστε το πρόβλημα

Έγγραφα

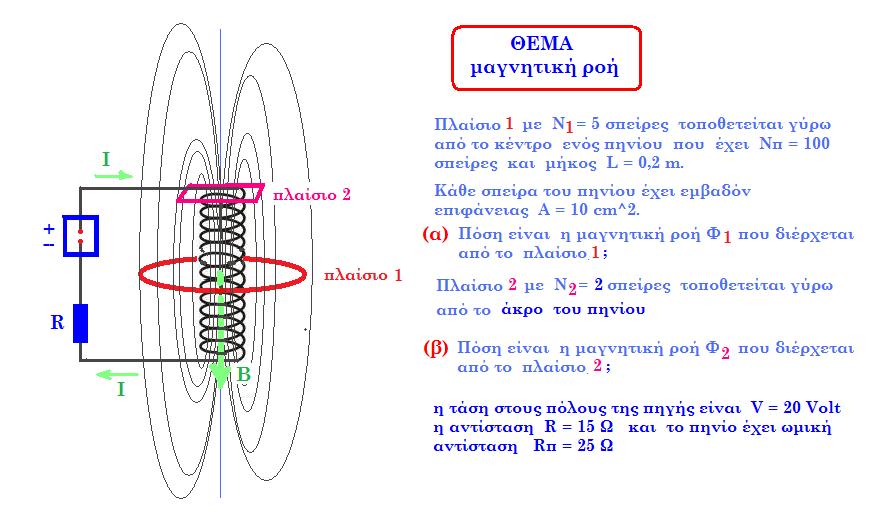

μαγνητική ροή.jpg

λύστε το πρόβλημα

Έγγραφα
κύκλωμα LC.jpg

i = dq / dt               ω2 = 1 / L.C      ή    ω2.L.C = 1

VL = VC   =>   L . di / dt = q / C   =>   di / dt = q / L.C  =>   d2q / dt2 = q / L.C   =>   d2q / dt2 = ω2.q    =>   q(t) = Q.συνωt ,      i(t) = di/dt = - Q.ω.ημωt =>  i(t) = - I.ημωt ,  Ι = ω.Q    Q : μέγιστη τιμή ηλεκτρικού φορτίου,  Ι : μέγιστη τιμή ρεύματος,   ω : κυκλική συχνότητα ταλαντώσεων του κυκλώματος L,C ,  συχνότητα ταλαντώσεων : f = ω / 2.π = 1/T





Έγγραφα
αυτεπαγωγή
Έγγραφα
